닌텐도 3DS 분해 방법 - 배터리 교체, 아날로그 스틱 수리, 버튼 안 눌릴 때 수리 후기

서랍 속에 보관하던 닌텐도 3DS를 꺼내 전원을 켜보니 전원이 들어오지 않네요. 오랫동안 사용하지 않고 방치한 터라 배터리가 방전된 거 같습니다. 알리에서 3DS 배터리를 주문하고 배터리를 교체했습니다. 배터리를 교체하면서 내부 청소랑 기존에 잘 먹지 않던 A버튼도 자가 수리하기 위해 분해해서 수리해 봤습니다.

수리 결과는 대체적으로 만족스럽습니다. A버튼을 살짝 누르면 작동하지 않고 세게 길게 눌러야 버튼이 먹혔는데 수리 후 살짝만 눌러도 잘 작동합니다. 그럼 이렇게 3DS 배터리가 방전되었거나 스웰링 현상으로 전원이 안 켜지거나 버튼이 잘 작동하지 않을 때 분해해서 수리하는 방법에 대해 알아보겠습니다.

3DS 분해에 앞서

다음의 분해 단계는 배터리 교체부터 하부 분해 방법의 순차적인 진행 순서입니다. 순서대로 진행하되 전체 분해할 필요 없이 자신이 필요한 부분까지만 진행하고 청소 및 수리 후 역순으로 재조립하면 됩니다.

1. 닌텐도 3DS 배터리 교체 하기

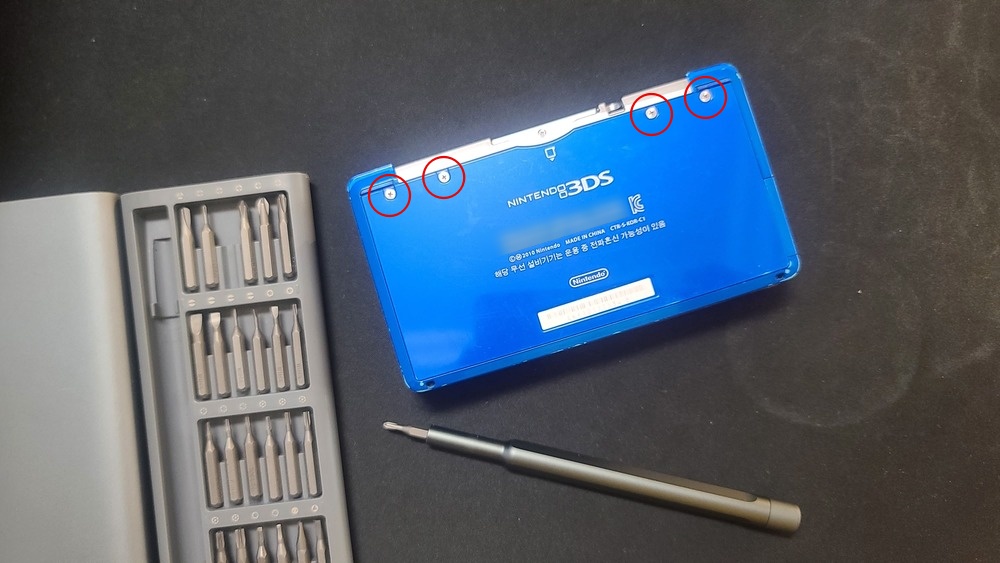

전원이 켜지지 않는 닌텐도 3DS 배터리 교체를 위해 본체 기기 뒤판 은색 볼트(동그라미 부분) 4개를 풀어줍니다.

역시나 배터리 스웰링 현상이 있네요. 배가 많이 불러있습니다. 이런 상태의 배터리는 폭발의 위험도 있으니 신속하게 배터리를 제거합니다.

좌측은 기존 배터리(CTR-003 3.6V 1300mAh Li-ion)입니다. 우측은 이번에 알리에서 구입한 배터리로 같은 모델명인 CTR-003으로 검색하면 찾을 수 있습니다. 3.6V 1300mAh로 기존 배터리와 같은 용량입니다.

₩ 8,722 27%OFF | OSTENT 닌텐도 3DS 용 고품질 1300mAh 3.7V 충전식 배터리 팩, 교체형
https://a.aliexpress.com/_mNd9wwK

₩ 8,722 27%OFF | OSTENT 닌텐도 3DS 용 고품질 1300mAh 3.7V 충전식 배터리 팩, 교체형

star.aliexpress.com

배터리를 제거하고 새로 구입한 알리발 배터리로 교체하고 뒤판을 덮고 볼트를 체결하면 배터리 교체는 끝입니다. 배터리는 보통 30~70% 충전 상태로 배송되기 때문에 전원이 켜지는 걸 확인하고 바로 사용하지 마시고 완충 후 사용하세요.

배터리 교체 후 정상적으로 전원이 들어오네요.

2. 3DS 하판 분해 방법

그럼 이제 본격적으로 닌텐도 3DS 하판을 분해해서 청소도 하고 말썽이던 A버튼도 수리해 보도록 하겠습니다. 버튼 수리는 버튼이 잘 안 눌릴 때 해볼 수 있는 방법으로 참고만 하시기 바랍니다.

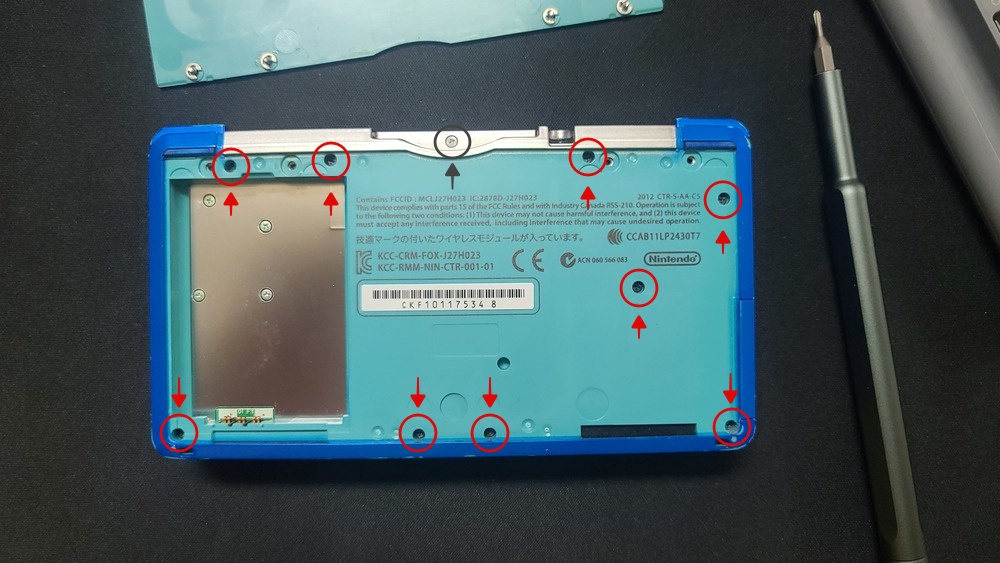

1. 배터리를 제거하고 검은색 볼트 9개(빨강 동그라미), 은색 볼트 1개(검은색 동그라미)를 풀어줍니다.

2. 하판의 가운데 틈새를 벌려 조심스럽게 들어줍니다. 커넥터 2개가 연결된 있으니(표시된 부분) 케이블이 끊어지지 않도록 천천히 올려주고 커넥터 두 군데를 손톱이나 핀셋을 이용해 위로 튕기듯 올려주면 분리됩니다.

3. 아날로그 스틱 노브 교체 및 자가 수리 방법

만약, 아날로그 스틱 움직임이 뻑뻑하거나 중앙으로 원위치되지 않고 한쪽으로 쏠린다면 부품 교체 전에 먼저 아날로그 스틱을 청소해 주는 것만으로 어느 정도 해결할 수 있습니다. 다음의 방법을 사용해 청소해 보고 그래도 증상이 계속된다면 그때 아날로그 스틱을 교체합니다.

1. 은색 볼트 2개를 풀어줍니다.

2. 연결된 케이블에 주의하며 케이블 쪽으로 노브를 들어 올려줍니다.

청소만 할 경우에는 커넥터를 분리할 필요 없이 아래와 같은 상태에서 청소해 주세요.

아날로그 스틱 교체의 경우 케이블이 연결된 커넥터를 화살표 방향으로 들어 올려 주고 케이블을 분리합니다.

3. 커넥터를 실수로 부러트리면 낭패니 분리 후 커넥터는 꼭!! 원위치로 덮어둡니다.(다음의 케이블 분리과정에서도 모두 커넥터는 케이블 분리 후 원래대로 덮어두세요!!)

4. 아날로그 스틱과 원형의 필름 그리고 스틱 공간에 먼지나 이물질이 있는지 확인하고 부드러운 천이나 물티슈를 이용해 깨끗하게 닦아줍니다.

5. 여기까지 아날로그 스틱 청소 및 교체 방법입니다. 분해의 역순으로 조립하고 스틱 작동 여부를 확인하세요. 청소 후에도 정상 작동하지 않으면 아날로그 스틱을 교체합니다.

4. 기판 분리 방법

다음으로 하우징 교체나 버튼 수리를 위한 기판 분리입니다. 다음에 소개되는 기판에서 부품 분리하는 순서는 딱히 정해져 있지 않으니 교체하려는 부품이 있다면, 필요 부품만 교체하고 조립을 진행하면 됩니다.

IR보드 분리

아날로그 스틱 위에 위치한 작은 IR보드를 분리합니다. 손톱이나 도구를 이용하여 위로 살짝 들어주면 분리됩니다.

IR보드를 분리한 모습입니다. 체결 시에는 위치에 맞게 놓고 살짝 눌러줍니다.

WiFi 기판 분리

와이파이 기판은 아래쪽 이어폰 단자 좌측에 있습니다. IR보드와 같은 방식으로 손으로 들어 올려 분리합니다.

와이파이 기판을 분리한 모습입니다.

와이파이 기판에서 안테나를 분리합니다. 안테나 분리할 때 살짝 돌려주면서 뽑아주면 잘 빠집니다.

SD카드 슬롯 분리

SD카드 슬롯 분리 방법입니다. SD카드가 삽입돼 있다면 먼저 SD카드를 제거합니다. 빨간색 원 부분 볼트 두 개를 제거하고 SD카드 슬롯 기판과 아래 철판 사이에 플라스틱 카드를 이용하여 살살 밀어 넣어주면서 접착된 부분을 분리하고 케이블을 분리해 주세요.

SD카드 슬롯이 분리된 모습입니다.

케이블 분리 하기

다음은 기판에 연결된 케이블을 모두 분리해 줍니다.

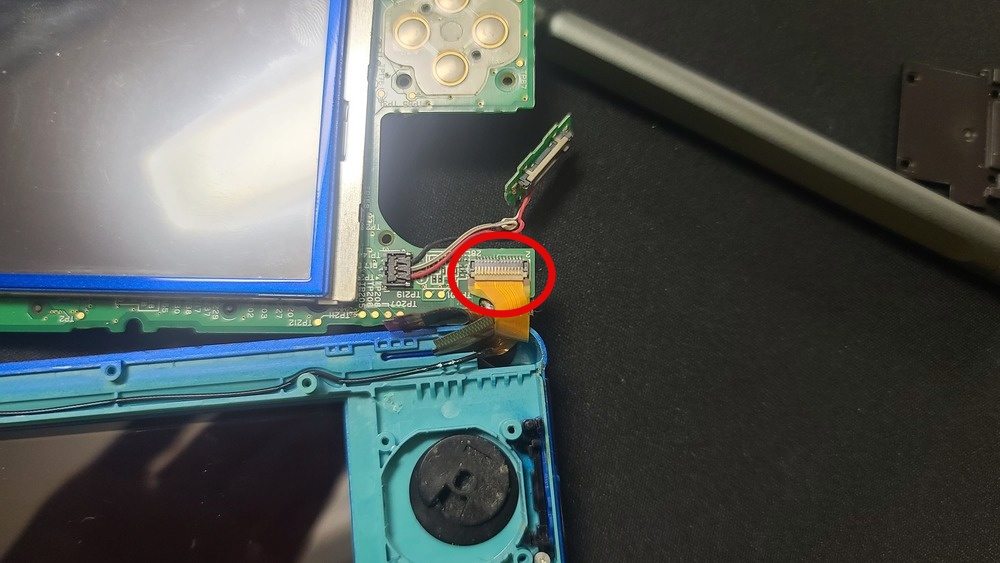

1. 아날로그 스틱 위에 케이블 커넥터(빨간 원)를 위로 올려 주고 케이블을 당겨서 분리합니다.

2. 검은색 커넥터 부분을 화살표 방향에서 위로 올려 주고 케이블은 당겨 제거합니다.

3. SD카드 슬롯 아래 부분 케이블을 제거합니다. 화살표 방향으로 커넥터를 들어 올려주고 필름 케이블을 화살표 반대 방향으로 당겨주면 됩니다.

4. 마이크를 홀에서 빼주고 케이블을 제거합니다.

5. 모든 케이블이 제거되었는지 확인하고 기판에 있는 나머지 볼트를 분리합니다.

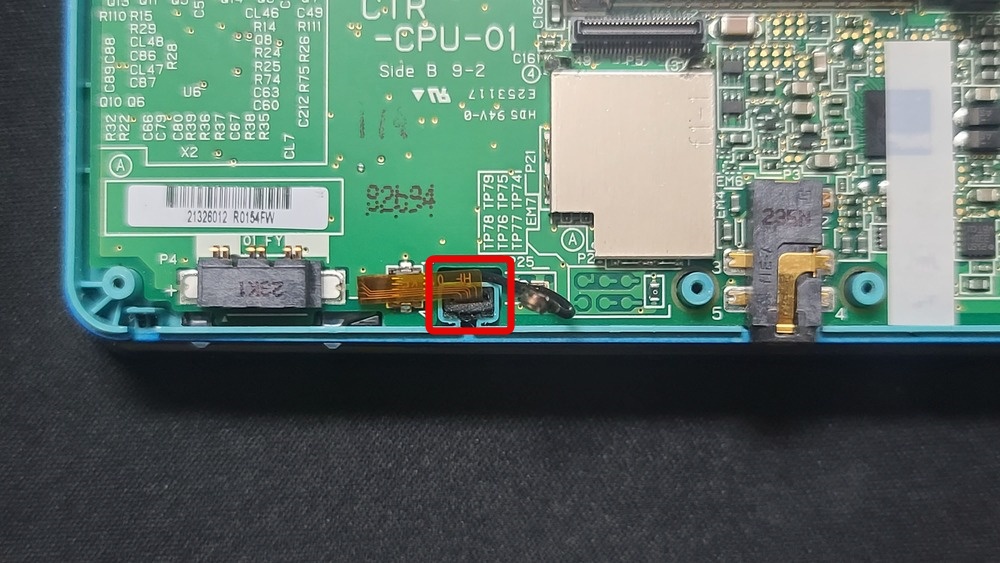

6. 기판에 있는 볼트와 필름케이블을 모두 분리하고 기판을 들어 올려 하우징에서 분리합니다. 기판을 들어 올릴 때는 기판 안쪽에 연결된 케이블이 하나 더 있으니 손상되지 않도록 주의하면서 분리하세요. 아래 동그라미 부분 케이블을 분리하면 기판과 하우징이 분리됩니다.

5. 버튼 감도 수리하기

3DS 메인보드 기판을 분리하면 버튼, 버튼 고무패드를 청소, 교체할 수 있습니다. 버튼과 고무 패드를 분리해서 먼지나 이물질을 제거하고 깨끗하게 닦아줍니다.

다음은 버튼 감도가 좋지 않다면 한번 시도해 보시기 바랍니다. 예전에 PSP 버튼 수리할 때 사용하던 방법인데 효과가 좋습니다. 잘 안 눌리는 버튼에 종이테이프를 이용해서 두 겹이나 세 겹정도 붙여 주면 버튼이 케이스 위로 확 올라오는 효과도 있으며, 세게 눌러야 작동하던 버튼이 살짝만 눌러도 잘 작동됩니다.

A/B/X/Y 버튼과 십자 패드에 모두 종이테이프로 붙여준 모습입니다. 필요한 버튼에만 붙여주세요.

6. 재조립 시 주의 사항

조립은 분해의 역순으로 올라가면서 조립해 줍니다. 한 가지 주의해야 하는 부분은 메인보드 기판을 하우징 올리고 볼트를 체결하기 전에 옆면 볼륨 버튼과 무선 연결 버튼 작동 상태를 확인하세요. 아래 사진처럼 위치를 잘 맞춰주세요. 다 조립한 후에 볼륨키랑 무선 연결키 위치가 잘못되면 다시 분해해야 하는 번거로움이 생깁니다.
