듀얼센스 쏠림 자가 수리 #1: 듀얼센스 분해 및 아날로그 스틱 모듈 청소 방법

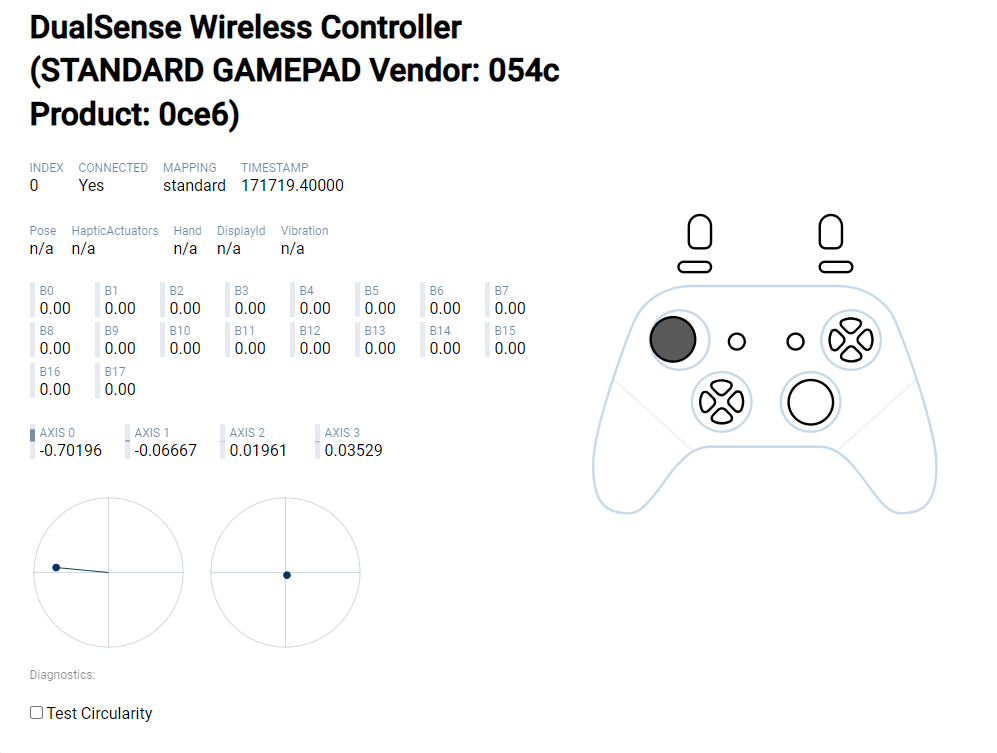

최근에 PS5 듀얼센스 아날로그 스틱 쏠림 현상이 발생했습니다. 게임을 즐기다 보면 때때로 기기에서 불편한 점이 발생하기 마련인데요, 그중 PS5 듀얼센스의 아날로그 스틱 쏠림 현상은 꽤나 골치 아팠었습니다.
아날로그 스틱 쏠림 현상에 대해
아날로그 스틱 쏠림 현상은 듀얼센스뿐 아니라 듀얼쇼크 4, Xbox one 게임패스, 닌텐도 스위치 프로 컨트롤러등 다양한 컨트롤러 제품에서 발생하고 있습니다. 심지어 최상위 제품군인 Xbox 엘리트 컨트롤러에서도 말이죠. 이런 쏠림 현상은 조이스틱 모듈에서 발생하는데 위 제품 모두 알프스사의 모듈을 사용합니다.

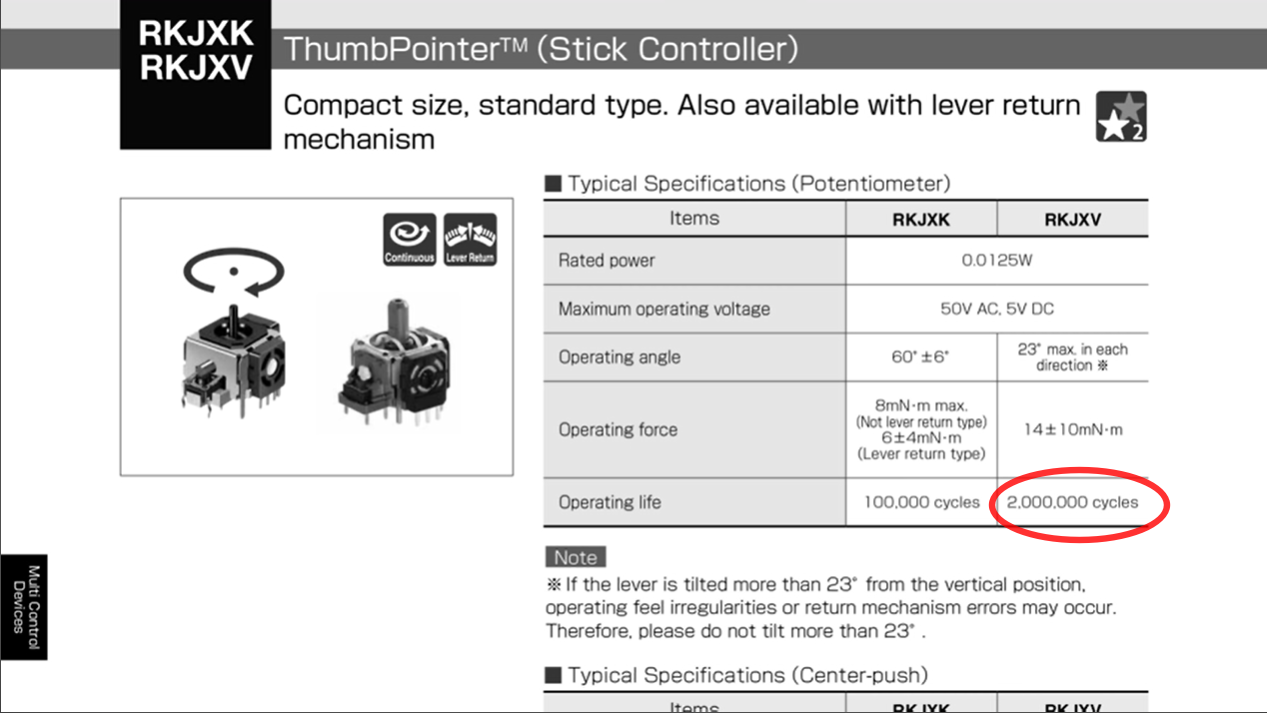

알프스사에서 공개한 RKJXV부품의 스펙시트를 보면 포텐셔미터의 수명은 200만 회입니다.
이 수치로 조이스틱의 수명을 예상해 보면 개인의 플레이 스타일에 따라 다르겠지만 영상에서 콜 오브 듀티를 플레이했을 때 조이스틱의 부품 수명시간은 400시간이라고 말합니다.
아래는 듀얼센스의 IFIXIT에서 듀얼 센스의 쏠림 문제의 원인을 분석하는 영상입니다.
아날로그 스틱 쏠림 이유
위 영상을 다 보셨다면 이제 스틱이 쏠리는 이유를 아셨을 겁니다. 스틱을 사용하면 와이퍼가 움직이면서 저항 패드를 갉아먹게 되고, 이로 인해 터미널이 읽는 전압이 바뀌게 됩니다.
또는 사용함에 따라 부품들이 서로 갈리면서 플라스틱 잔해나 먼지 같은 오염물질로 인해 쏠림현상이 나타나기도 합니다.
마지막으로 조이스틱의 잦은 움직임으로 내부 스프링이 늘어나 중앙으로 복원되지 못하면서 쏠림 현상이 생기기도 합니다.
스틱 쏠림 현상 수리 하기
스틱 쏠림 현상이 생겼다면, 가장 먼저 제품 보증 기간을 확인합니다. 1년 미만으로 아직 무상 AS 기간이 남아 있다면, 제조사에 보내 수리를 맡기는 게 가장 좋은 방법입니다.
AS 기간이 지났다면 사설 수리 센터를 이용하거나 자가 수리를 할 수 있습니다.
스틱 쏠림 납땜 없이 자가 수리 하기

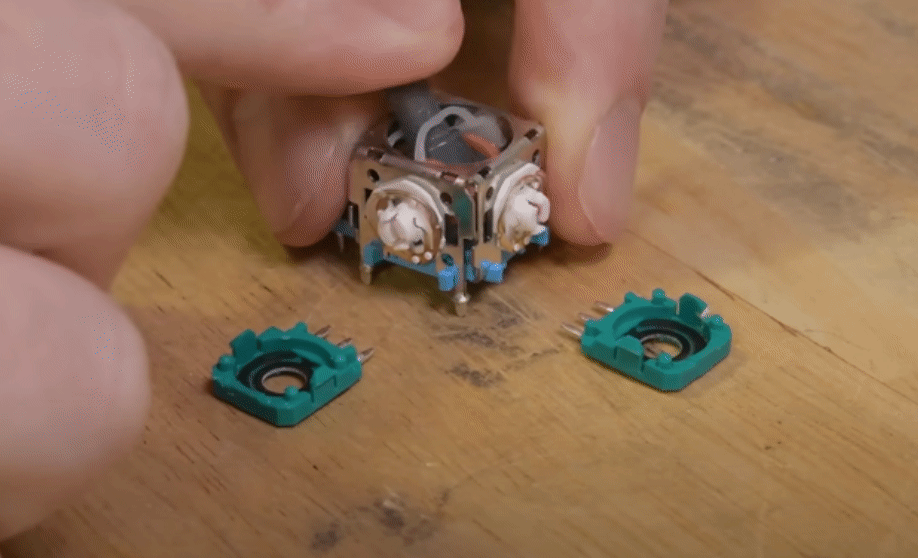

가장 쉽게 해 볼 수 있는 방법으로 납땜 없이 하우징 분해 후 모듈의 사이드 센서에서 저항 센서와 저항 패드의 먼지나 오염을 제거하는 방법입니다.
스틱 쏠림 모듈 교체 하기
두 번째는 모듈을 모두 교체하거나 사이드 센서만 교체하는 방법입니다. 모듈은 네이버에서 개당 3천 원 정도에 쉽게 구입할 수 있습니다. 이는 납땜을 해야 하는데 문제는 납땜보다 디솔더링 작업이 쉽지 않습니다.
듀얼 센스 분해 방법
듀얼 센스 하우징 분리 방법입니다.

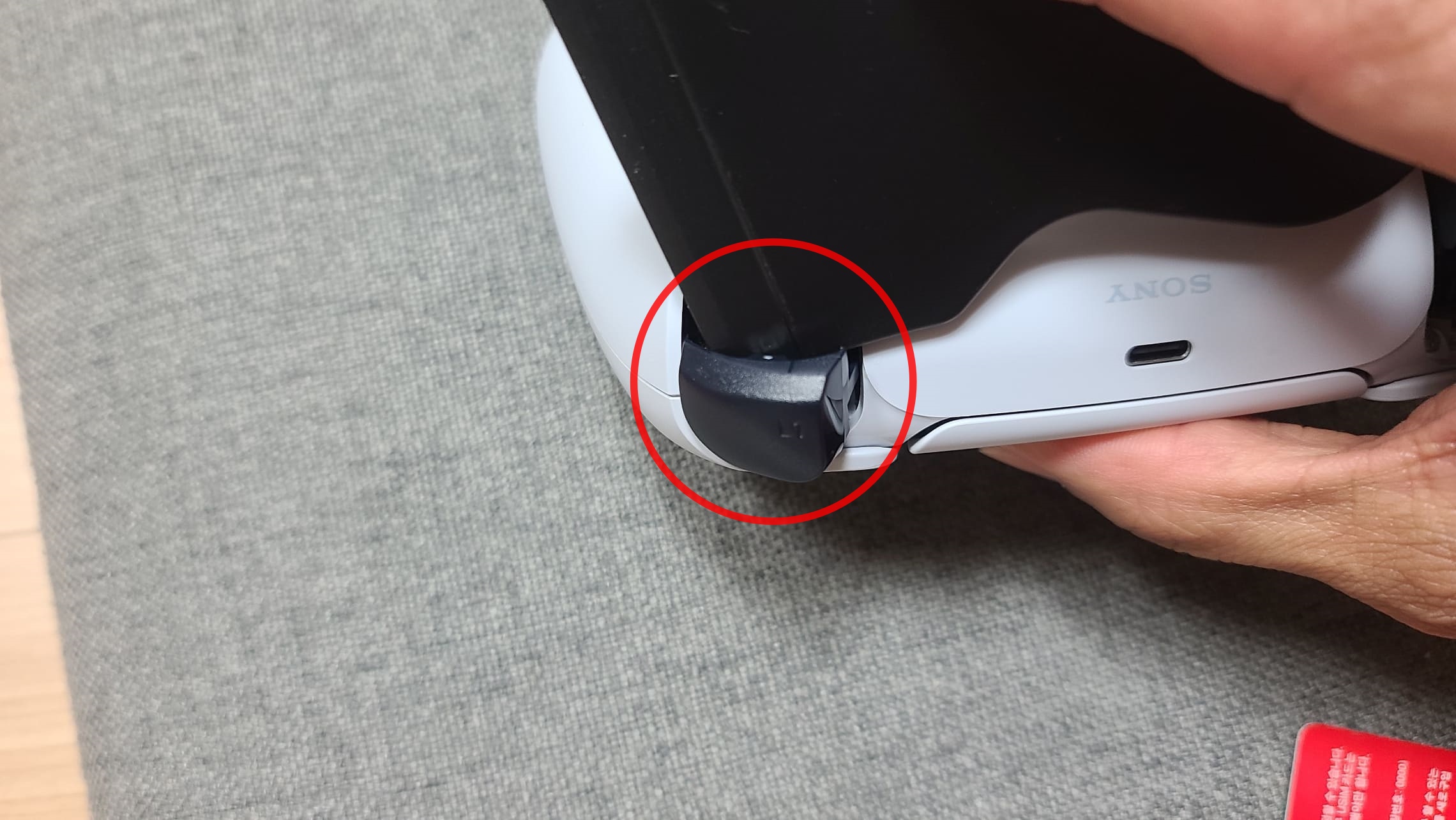

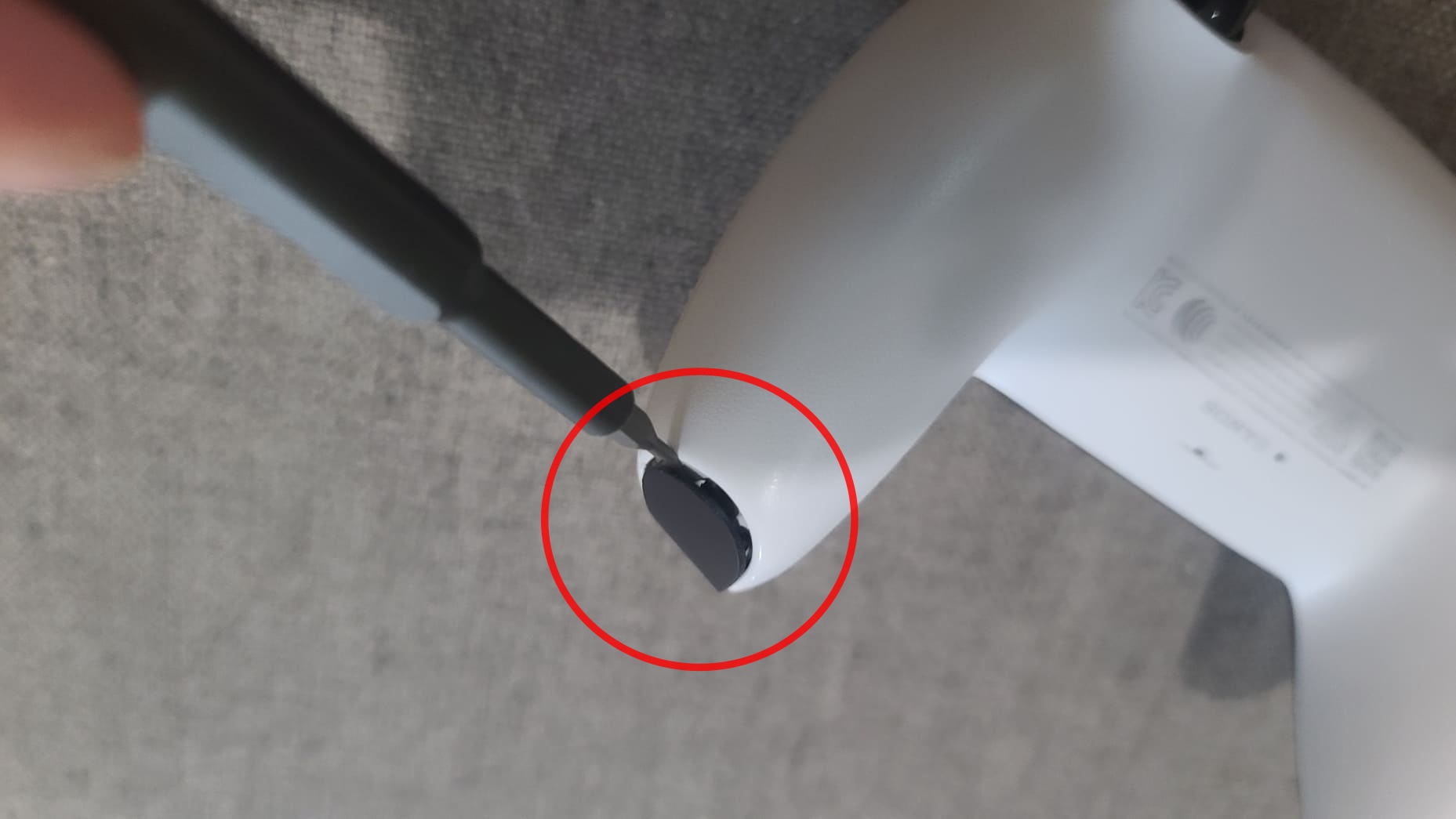

1. 일자 드라이버나 헤라를 이용하여 그립 부분 하단부에 넣어 벌려 틈을 만들어 줍니다.
2. 벌려진 틈에 헤러를 이용하여 컨트롤러 중앙 쪽으로 이동하면서 하우징을 분리합니다.
3. 양쪽 끝부분을 위로 밀어 올려주면서 분리합니다.
4. L1 버튼과 L 트리거 버튼 사이에 헤라를 넣고 L1 버튼을 위로 들어 올리듯 제쳐주면 L1 버튼이 튕겨 나옵니다. R1 버튼도 같은 방식으로 제거합니다.

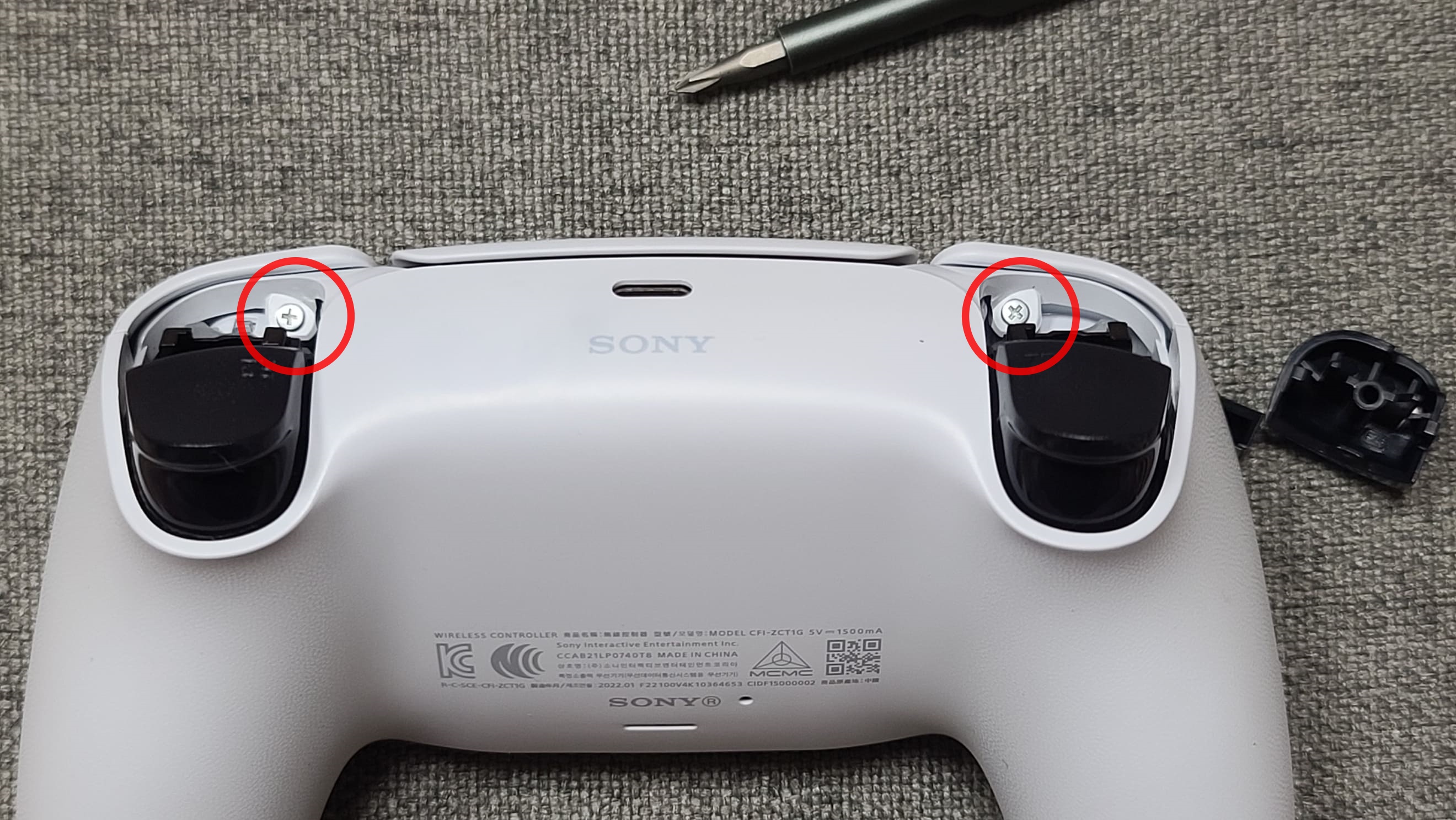

5. 이제 그립 아래 부분과 L1 / R1 버튼 안쪽에 있는 볼트 4개를 모두 제거합니다.
6. 중앙에 홀더를 들어 올려 주고 사이드에 헤라를 넣어 전체적으로 틈을 벌려줍니다.
7. 하우징을 분리하면 바로 배터리 전원잭을 빼주세요.

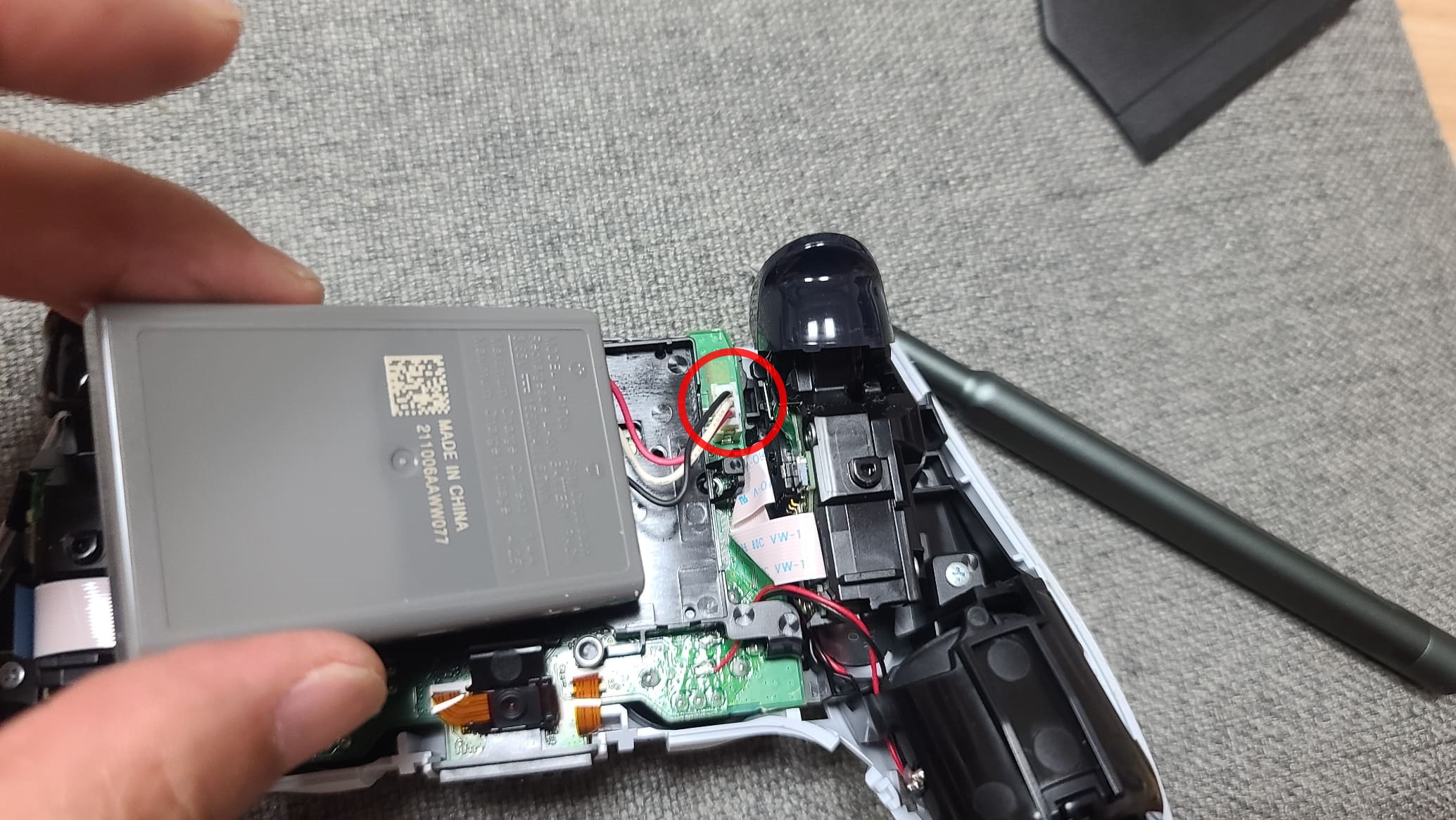

8. 배터리 홀더 안쪽에 볼트를 제거합니다.
9. 마이크 케이블을 빼줍니다.(또는 배터리 홀더에서 마이크를 제거합니다.)

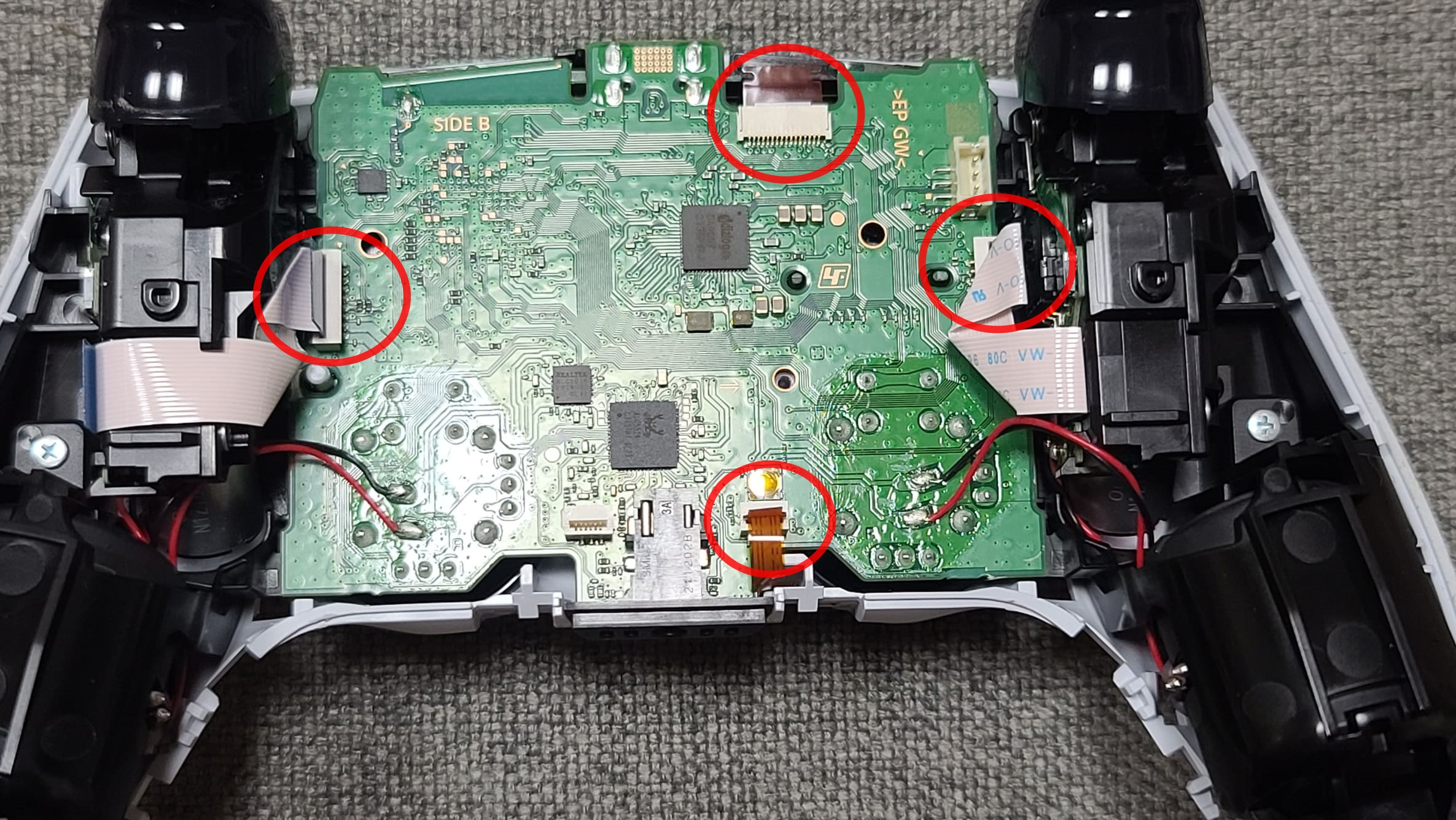

10. 배터리 홀더를 빼주면 메인보드에 4개의 플렉스 케이블이 있습니다. 모두 제거합니다. 🤚케이블을 뽑을 때 케이블이 손상되지 않도록 주의하세요.
11. 메인보드를 뒤집어 아날로그 스틱 썸을 빼줍니다.
12. 사이드 센서 커버를 열어 저항 센서와 저항 패드를 청소합니다.
아래는 자세한 분해 영상입니다. 영상을 자세히 시청하시고 분해 방법을 모두 숙지한 후에 작업하시길 추천합니다.
분해 후 청소 후 쏠림 현상

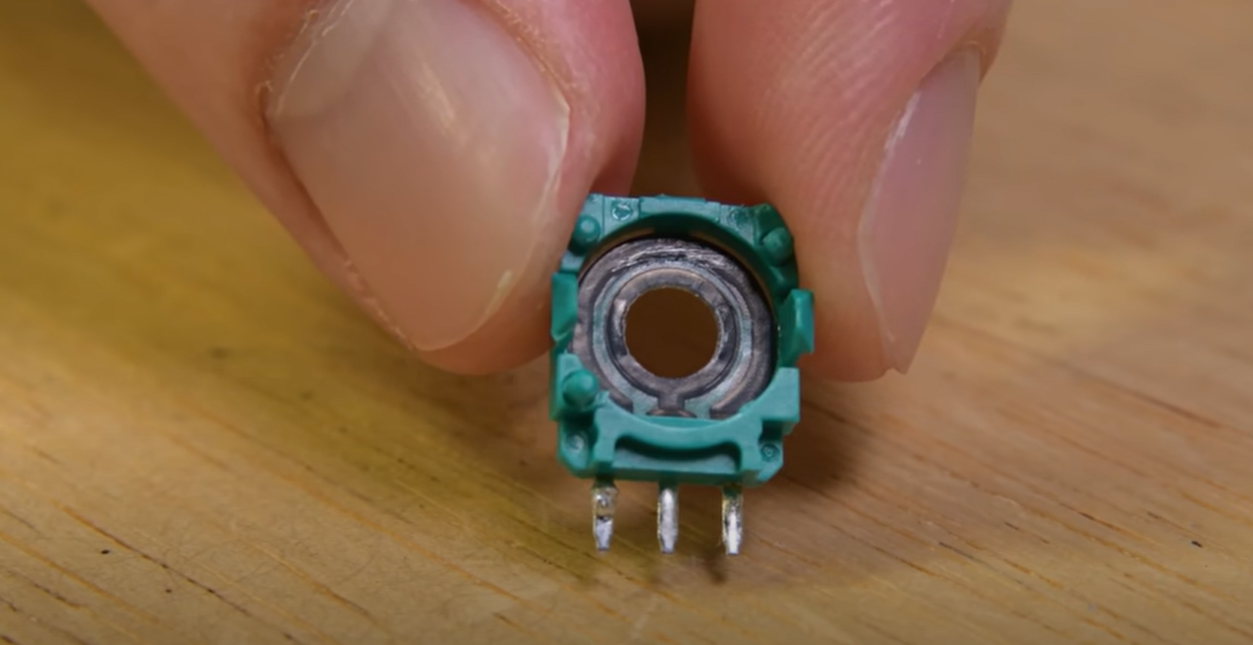

분해 후 알코올을 이용해 깨끗하게 청소한 후 쏠림 현상이 확연히 줄여 들었지만, 완전히 없어 지진 않았습니다. 자세히 보면 흑연 패드 양쪽이 마모돼서 벗겨진 모습이 보이네요. 아무래도 이것 때문인 거 같아 사이드 모듈을 교체해 볼 까 합니다.
주문한 모듈이 오면 사이드 모듈 교체 후 후기 남기도록 할게요.
8BitDo 얼티밋 블루투스 컨트롤러 NS 화이트 구매 후기: 서드 파티 컨트롤러의 최강자
무선 조이스틱 추천 - 8비트도 아케이드 스틱 V3(8BitDo Arcade Stick) 사용 후기
소니 플레이스테이션 5 듀얼센스 무선 컨트롤러 펌웨어 업데이트 방법
소니 PS5 DualSense™ (듀얼센스) 무선 컨트롤러 윈도우 10/11 에서 사용하는 방법
닌텐도 스위치 조이콘을 PC에서 엑스박스 게임 패드처럼 사용하기
PC 스팀 니드포스피드 히트에서 듀얼쇼크 4 / 듀얼센스 자이로(스티어링 휠) 사용 방법
마치며
아날로그 쏠림은 언젠가 꼭 겪게 될 텐데요, 다행히 보증 기간 내 발생한다면 제조사에서 무상 AS 받는 게 최고의 선택입니다. 제품을 분해해서 자가 수리하는 방법은 꼭 보증이 지난 경우에만 시도해 보시길 추천합니다.
